Câblage des LED

Les broches à utiliser

Branchez une LED par personnage (4 au maximum), sur les broches indiquées par votre professeur :

LEDBroche de l'ArduinoPersonnage (à compléter)

Dans le bloc « 💡 allumer la LED broche … », choisissez le numéro de broche où votre LED est branchée.

Le schéma

Schéma : Arduino Uno, breadboard et 3 LED. Fils de couleur des broches 9, 10 et 11 vers les LED, pattes courtes vers le rail moins de la breadboard, un fil noir du rail moins vers GND.
Chaque LED : broche → patte longue (+). Patte courte (−) → rail − de la breadboard. Un seul fil noir du rail − vers GND.
  1. Un fil de couleur relie la broche de l'Arduino à la patte longue (+) de la LED.
  2. La patte courte (−) de chaque LED rejoint le rail − (bleu) de la breadboard.
  3. Un seul fil noir relie le rail − à une broche GND de l'Arduino : c'est la masse commune.
  4. Chaque LED a sa résistance de 220 Ω (déjà intégrée si vous utilisez les modules LED de la classe).

Le signe ~ à côté d'un numéro (3, 5, 6, 9, 10, 11) veut dire que la broche peut aussi régler la luminosité : utile au niveau 2.

Le montage réel

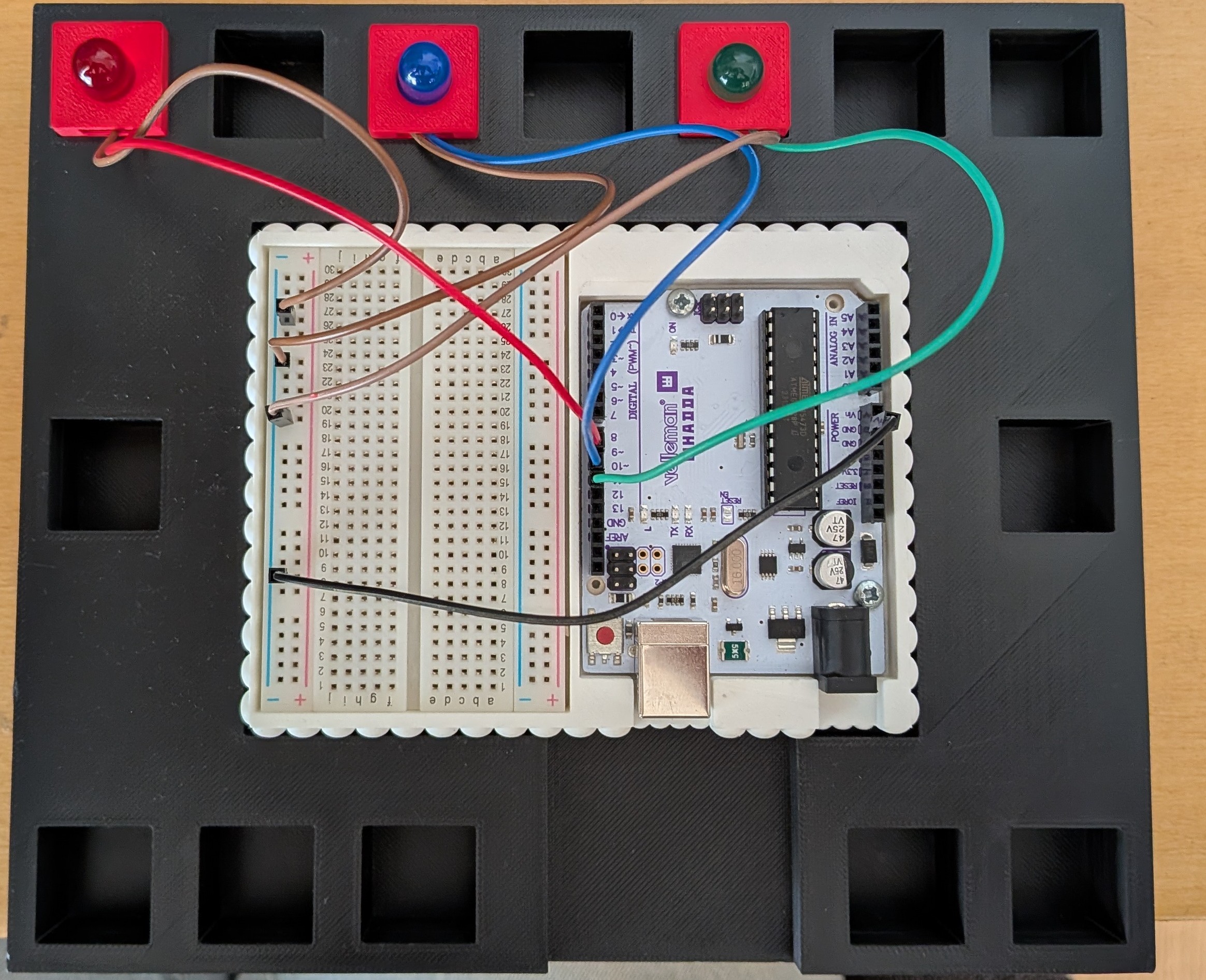

Photo du montage : trois modules LED rouge, bleu et vert, une breadboard et une carte programmable (Arduino) sur un support noir.
Montage de la classe : 3 modules LED, breadboard et carte Arduino.

Sécurité

⚠️ Ne branchez jamais rien sur les broches 0 et 1 : elles servent au câble USB. L'outil les refuse.
